Modul F&Home TempFoto rH-T1X1
Informacije o izdelku "Modul F&Home TempFoto rH-T1X1"
Senzor temperature in foto diode rH-T1X1 meri temperaturo okolja in svetlost ter jih pošlje v sistem. Komunikacija s strežnikom poteka po radiu. Senzorji temperature in svetlosti so zaprti v ohišju. Odprtina v ohišju omogoča merjenje ravni svetlosti. Odčitavanje temperature se prenaša vsakih pet minut, le če se je temperatura spremenila.
Simbol v programski opremi za načrtovanje in konfiguracijo:
Simbol rH-T1X1
Modul rH-T1X1 je predstavljen z objektom z nivojem svetlosti in temperaturnimi izhodi.
Namestitev slika2:
Namestitveni diagram
- Vstavite ustrezno baterijo v skladu s prikazano polarnostjo in zaprite pokrov.
- Prilagodite žico antene vzporedno z enim od antene strežnika, kolikor je to mogoče od drugih žic.
- Registrirajte napravo v sistemu.

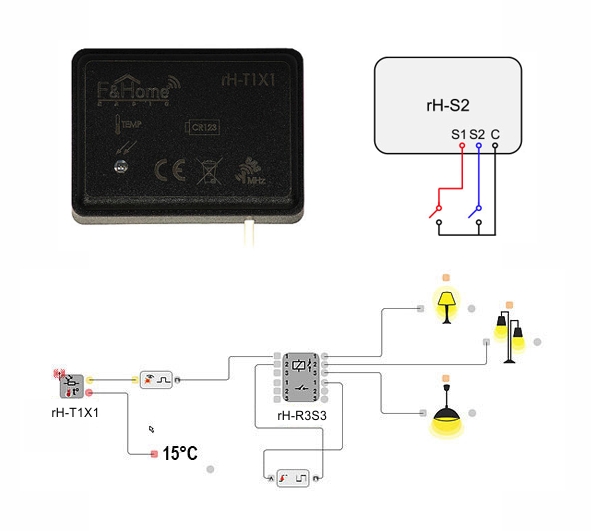

Primer aplikacije slika2:
Na zgornjem diagramu temperaturni in svetlobni senzor rH-T1X1 nadzoruje osvetlitev in zagotavlja informacije o trenutni temperaturi. Osvetlitev se primerja s primerjalnimi nastavitvami in odvisno od rezultata, se svetilka na prvem izhodu releja rH-R3S3 vklopi ali izklopi.
| Ime | F & Home Radio rH-T1X1 |
| Baterija | CR123 (litij) ali SL861 / S |
| Življenjska doba baterije | 12 - 36 mesecev |
| RF komunikacijski pas [MHz] | 868 |
| Način komunikacije | enosmerno z Ack |
| Šifriranje podatkov | DA |
| Razpon odprtega prostora | 100 m |
| Obseg merjenja temperature | 20ºC ... 45ºC |
| Ločljivost meritve temperature | 0,1 ° C |
| Nadzor akumulatorja | DA |
| Območje delovanja | + 10ºC ... + 40ºC za baterijo CR123A -30ºC ... + 40ºC za SL861 / S baterijo |
| Vlažnost / okolje delovanja | <= 85% (brez kondenzacije vodne pare / brez agresivnih plinov |
| Dimenzije [mm] | 51x37x20 |
| Zaščitna stopnja za vstop | IP 20 |
F & HOME RADIO združuje električne instalacije tako, da procesi ogrevanja, klimatizacije, prezračevanja, razsvetljave, alarma in nadzora dostopa predstavljajo en učinkovit sistem - vse za varnost in udobje prebivalcev. Z brezžično dvosmerno komunikacijo med centralno enoto (strežnik) in senzorji in aktuatorji, programskimi rešitvami in daljinskim nadzorom sistema, ki jih lahko uporabniki izvajajo na različne načine, sistem omogoča, da upravljajo domače energetske vire na način, ki ustreza njihovim potrebam.
V praksi to pomeni sposobnost integriranja električnih naprav tako, da lahko ročna gesta ustvari romantično svetlobno sceno v dnevni sobi in spalnici, spusti rolete ali žaluzije in na primer prilagodi notranjo temperaturo. Možnost daljinskega upravljanja prek interneta zagotavlja, da tudi po našem vrnitvi z dolgega potovanja nas hiša pozdravlja, kot da nismo nikoli odšli.
