Modul F&Home Stikalo rH-S4T
Informacije o izdelku "Modul F&Home Stikalo rH-S4T"
Modul temperaturnega stikala rH-S4T je zasnovan za povezavo štirih monostabilnih stikal z morebitnimi prostimi kontakti. Modul pošlje brezžično informacije o vsakem kontaktnem stanju (odprt / zaprt) na strežnik. Tipične uporabe: nadzor osvetlitve ali svetlobnega prizora, krmiljenje rolojev / žaluzij. Poleg tega modul vključuje digitalni temperaturni senzor. Merjenje temperature okolice se izvede vsakih 30 sekund, odčitavanje pa se pošlje na strežnik bodisi po spremembi temperature bodisi po 5 minutah od zadnjega prenosa. Na ta način se modul uporablja za nadzor temperature v prostoru.
Simbol v programski opremi za načrtovanje in konfiguracijo:
Modul rH-S4T predstavlja objekt, ki je sestavljen iz štirih kanalov, ki berejo informacije o stanju (vklop / izklop) priključenih stikov. Krajšanje ali odpiranje kontakta spremeni logično stanje na ustreznem izhodu (1/0). Poleg tega ima objekt tº izhod (prikaže najnovejšo vrednost temperature okolice).
Namestitev:
- Vstavite ustrezno baterijo v skladu s prikazano polarnostjo in zaprite pokrov.
- Povežite žice rH-S4T s kontakti štirih monostabilnih stikal (glejte diagram zgoraj).
- Stikala in modul namestite v namestitveno omarico (-e) na ustreznem mestu (-ih).
- Prilagodite žico antene vzporedno z enim od antene strežnika, kolikor je to mogoče od drugih žic.
- Registrirajte napravo v sistemu.
Primer aplikacije:
Oddajnik brezžično zagotavlja logična stanja, ki se uporabljajo npr. Za nadzor močnostnih relejev v sistemu.

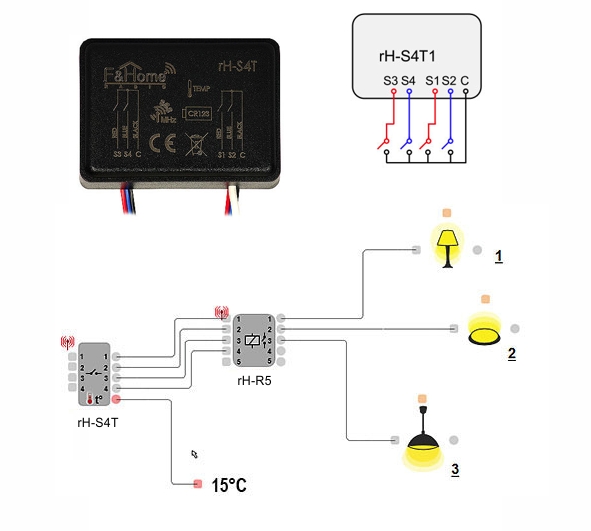

V zgornjem diagramu štirilenski oddajnik rH-S4T določa stanje štirih izhodov 5-kanalskega releja rH-R5. Zapiranje prvih kontaktnih stikal na žarnici št. 1, drugega - žarnica št. 2 itd. Odpiranje kontakta izklopi ustrezno žarnico, tako da v tem preprostem primeru uporabnik pritisne želeni gumb tako dolgo, kot je to potrebno. Če želite izmenično vklopiti in izklopiti svetilko, je treba med moduli (oddajnik in rele) izvajati logični sprožilec s sprožilcem (D-tip). Poleg tega se lahko izhod tº uporabi za regulacijo grelnika, klimatskega sistema itd.
| Ime | F & Home Radio rH-S4T |
| Baterija | CR123 (litij) ali SL861 / S |
| Življenjska doba baterije | 12 - 36 mesecev |
| RF komunikacijski pas [MHz] | 868 |
| Način komunikacije | enosmerno z Ack |
| Šifriranje podatkov | DA |
| Razpon odprtega prostora | 100 m |
| Vhodi | 4x (za monostabilne kontakte) |
| Napetost odprtega krogotoka [V] | 3 |
| Zaprti kontaktni tok [μA] | 250 |
| Nadzor akumulatorja | DA |
|
Obseg merjenja temperature
|
-30 ° C ... + 65 ° C |
| Ločljivost meritve temperature | 0,1 ° C |
| Območje delovanja | + 10ºC ... + 40ºC za baterijo CR123A -30ºC ... + 40ºC za SL861 / S baterijo |
| Vlažnost / okolje delovanja | <= 85% (brez kondenzacije vodne pare / brez agresivnih plinov |
| Dimenzije [mm] | 51x37x20 |
| Zaščitna stopnja za vstop | IP 20 |
F & HOME RADIO združuje električne instalacije tako, da procesi ogrevanja, klimatizacije, prezračevanja, razsvetljave, alarma in nadzora dostopa predstavljajo en učinkovit sistem - vse za varnost in udobje prebivalcev. Z brezžično dvosmerno komunikacijo med centralno enoto (strežnik) in senzorji in aktuatorji, programskimi rešitvami in daljinskim nadzorom sistema, ki jih lahko uporabniki izvajajo na različne načine, sistem omogoča, da upravljajo domače energetske vire na način, ki ustreza njihovim potrebam.
V praksi to pomeni zmožnost integriranja električnih naprav na tak način, da lahko ročna gesta ustvari romantično svetlobno sceno v dnevni sobi in spalnici, spusti rolete ali žaluzije in na primer prilagodi notranjo temperaturo. Možnost daljinskega upravljanja preko interneta zagotavlja, da tudi po našem vrnitvi z dolgega potovanja nas hišo pozdravlja, kot da nismo nikoli odšli.
