Modul F&Home Senzor rH-P1
Informacije o izdelku "Modul F&Home Senzor rH-P1"
PIR Senzor rH-P1 je nizkotonski baterijski, pasivni detektor gibanja. Odkriva prisotnost ljudi s spremembami infrardečega sevanja in prenaša informacije o vsaki spremembi v sistemu. Komunikacija s strežnikom poteka po radiu. Modul je še posebej primeren za nadzor osvetlitve ventilatorja kot elementa vgrajenega alarmnega sistema.
Simbol v programski opremi za načrtovanje in konfiguracijo:
Simbol rH-P1
Modul rH-P1 predstavlja objekt, ki je sestavljen iz enega binarnega vhoda in izhoda. Ko je nekdo zaznan, objekt ustvari logično stanje "1", sicer je stanje "0".
Namestitev slika2:
- Odvijte ohišje senzorja.
- Odvijte in odstranite elektronsko ploščo.
- Z vijaki pritrdite zadnji pokrov senzorja na spoj.
- Namestite elektronsko ploščo.
- Izvlecite baterijsko zaščitno folijo.
- Sestavite ohišje senzorja.
- Montirajte nosilec na steno v skladu z navodili za namestitev spodaj.
- Senzor postavite na nosilec.
Priporočila za namestitev:
| Senzor gibanja ne sme biti nameščen pred okni ali na območjih, izpostavljenih neposredni sončni svetlobi. | |
| Poskrbite, da ima senzor ustrezno vidno polje (brez ovir, kot so cvetje, pohištvo, predelne stene itd.). | |
| Senzorja ni v bližini ogrevalne ali klimatske opreme, ki bi lahko znatno spremenila temperaturo okolice v razmeroma kratkem času. | |
| Senzor je treba namestiti na togo površino, pri minimalni višini 2,4 m. | |
| Senzor gibanja ima večjo občutljivost za gibanje v območju zaznavanja kot v smeri senzorja. | |

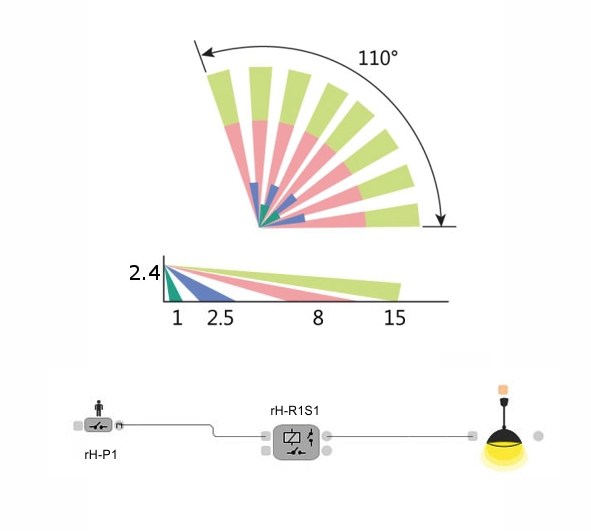

Območje odkrivanja - pogled z vrha
Območje odkrivanja - stranski pogled
Primer aplikacije slika2:
V zgornjem diagramu, v primeru zaznavanja gibanja, senzor rH-P1 zagotavlja logično stanje "1" in rele na modulu rH-R1S1 vklopi svetilko. Drugi kanal modula rH-R1S1 se lahko uporabi npr. Za preklop svetlobe v drugo sobo.
| Ime | F & Home Radio rH-P1 |
| Baterije | 2x AAA |
| Življenjska doba baterije | 12 - 36 mesecev |
| RF komunikacijski pas [MHz] | 868 |
| Način komunikacije | enosmerno z Ack |
| Šifriranje podatkov | DA |
| Razpon odprtega prostora (RF komunikacija) | 100 m |
| Območje zaznavanja | 110 °; 15 m |
| Občutljivost teže in višine | 18 kg / 60 cm |
| Nadzor akumulatorja | DA |
| Območje delovanja | -20ºC ... + 50ºC |
| Vlažnost / okolje delovanja | <= 85% (brez kondenzacije vodne pare) / brez agresivnih plinov
|
| Strojna nesreča | 4 sekunde |
| Dimenzije [mm] | 112x66x45 |
| Zaščitna stopnja za vstop | IP 20 |
F & HOME RADIO združuje električne instalacije tako, da procesi ogrevanja, klimatizacije, prezračevanja, razsvetljave, alarma in nadzora dostopa predstavljajo en učinkovit sistem - vse za varnost in udobje prebivalcev. Z brezžično dvosmerno komunikacijo med centralno enoto (strežnik) in senzorji in aktuatorji, programskimi rešitvami in daljinskim nadzorom sistema, ki jih lahko uporabniki izvajajo na različne načine, sistem omogoča, da upravljajo domače energetske vire na način, ki ustreza njihovim potrebam.
V praksi to pomeni sposobnost integriranja električnih naprav tako, da lahko ročna gesta ustvari romantično svetlobno sceno v dnevni sobi in spalnici, spusti rolete ali žaluzije in na primer prilagodi notranjo temperaturo. Možnost daljinskega upravljanja prek interneta zagotavlja, da tudi po našem vrnitvi z dolgega potovanja nas hiša pozdravlja, kot da nismo nikoli odšli.
