Modul F&Home ReleOddajnik rH-R3S3 LR
Informacije o izdelku "Modul F&Home ReleOddajnik rH-R3S3 LR"
Modul ima tri fizične vhode za povezavo treh monostabilnih potencialnih prostorov in treh relejnih stikal. Obremenitev je lahko uporovna, induktivna ali kapacitivna v obeh AC in DC tokokrogih. Komunikacija s strežnikom poteka po radiu. Območje modula je veliko daljše (do 300 m) od standardne različice (rH-R3S3).
Modul ima tri fizične vhode za povezavo treh monostabilnih potencialnih prostorov in treh relejnih stikal. Obremenitev je lahko uporovna, induktivna ali kapacitivna v obeh AC in DC tokokrogih.
Simbol v programski opremi za načrtovanje in konfiguracijo:
Simbol rH-R3S3 LR
Modul rH-R3S3 LR je predstavljen z objektom, ki je sestavljen iz treh binarnih (dvosmernih) vhodov in treh relejnih izhodov. Vhodi nadzorujejo releje, izhodi pa zagotavljajo informacije o stanju relejev. Poleg tega ima objekt tri digitalne vhode in izhode. Krajšanje ali odpiranje stikov spremeni logična stanja ustreznih izhodov.

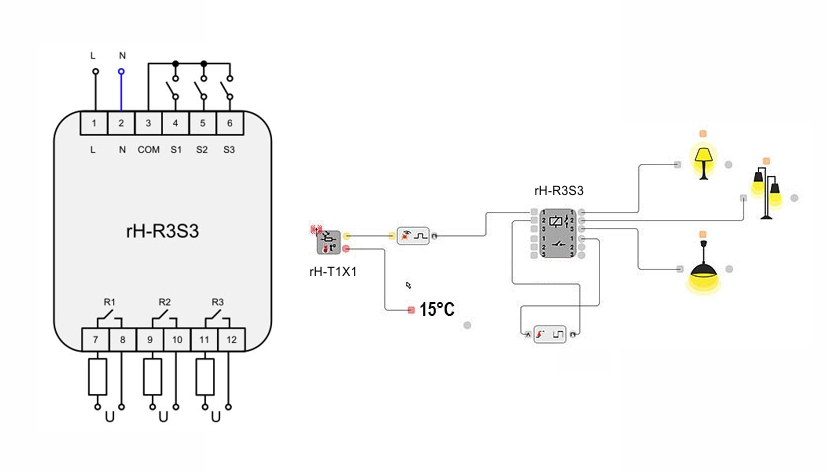

Namestitev slika2:
- Izklopite napajalno napetost in se prepričajte, da ni napetosti.
- Montirajte modul na DIN vodilo (TH 35 mm).
- Priključite žice v skladu z zgornjim diagramom.
- Vklopite napajalnik.
- Registrirajte napravo v sistemu.
Primer aplikacije slika2:
Na zgornjem diagramu temperaturni in svetlobni senzor rH-T1X1 nadzoruje osvetlitev in zagotavlja informacije o trenutni temperaturi. Osvetlitev se primerja s primerjalnimi nastavitvami in odvisno od rezultata, svetilka na prvem izhodu releja rH-R3S3 ali rH-R3S3 LR je vklopljena ali izklopljena.
| Ime | F & Domov Radio rH-R3S3 LR |
| Moč | 230 VAC / 50 Hz |
| RF komunikacijski pas [MHz] | 868 |
| Način komunikacije | dvosmerni |
| Šifriranje podatkov | DA |
| Razpon odprtega prostora | 300 m |
| Obremenitve | 3x 4A / 250 VAC |
| Galvanska izolacija med napajanjem AC in krmilnim krogom | DA |
| Vhodi |
3x (stik) |
| Napetost na odprtem krogu / zaprti kontaktni tok [V] / [mA] | 3 / 0,25 |
| Območje delovanja | 0 ° C ... 45 ° C |
| Vlažnost / okolje delovanja | <= 85% (brez kondenzacije
vodne pare) / brez agresivnih plinov
|
| Zaščita | pred pregrevanjem |
| Dimenzije [mm] | 48x48x22 |
| Zaščitna stopnja za vstop | IP 20 |
F & HOME RADIO združuje električne instalacije tako, da procesi ogrevanja, klimatizacije, prezračevanja, razsvetljave, alarma in nadzora dostopa predstavljajo en učinkovit sistem - vse za varnost in udobje prebivalcev. Z brezžično dvosmerno komunikacijo med centralno enoto (strežnik) in senzorji in aktuatorji, programskimi rešitvami in daljinskim nadzorom sistema, ki jih lahko uporabniki izvajajo na različne načine, sistem omogoča, da upravljajo domače energetske vire na način, ki ustreza njihovim potrebam.
V praksi to pomeni sposobnost integriranja električnih naprav tako, da lahko ročna gesta ustvari romantično svetlobno sceno v dnevni sobi in spalnici, spusti rolete ali žaluzije in na primer prilagodi notranjo temperaturo. Možnost daljinskega upravljanja prek interneta zagotavlja, da tudi po našem vrnitvi z dolgega potovanja nas hiša pozdravlja, kot da nismo nikoli odšli.
