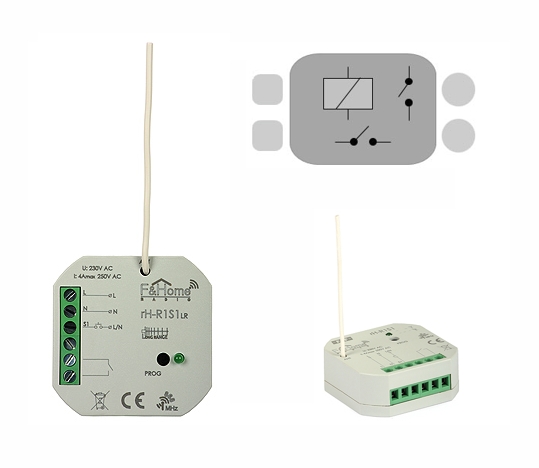

Modul F&Home ReleOddajnik rH-R1S1 LR
Informacije o izdelku "Modul F&Home ReleOddajnik rH-R1S1 LR"
Modul rH-R1S1 LR je kombiniran enosmerni rele z oddajnikom in kontaktnim vhodom. Modul pošilja informacije o odpiranju in zapiranju kontakta v sistem in nadzira rele, ki lahko vklopi katerokoli električno vezje. Komunikacija s strežnikom poteka prek radia. Modul ima fizični vhod za povezavo enega monostabilnega potencialnega prostega kontakta in enega relejnega stikala. Obremenitev je lahko uporovna, induktivna ali kapacitivna v obeh AC in DC tokokrogih. RH-R1S1 LR je še posebej primeren za krmiljenje prezračevalnega ventilatorja, osvetlitve in aktiviranja zidnih vtičnic. Območje modula je veliko daljše (do 300 m) kot standardne izvedbe (rH-R1S1).
- Izklopite napajalno napetost in se prepričajte, da ni napetosti.
- Priključite žice v skladu z zgornjim diagramom.
- Montirajte modul v ustrezno namestitveno škatlo.
- Prilagodite žico antene vzporedno z enim od antene strežnika, kolikor je to mogoče od drugih žic.
- Vklopite napajalnik.
- Registrirajte napravo v sistemu.
- Zaprite namestitveno polje.
| Ime | F & Domov Radio rH-R1S1 LR |
| Moč | 230 VAC / 50 Hz |
| RF komunikacijski pas [MHz] | 868 |
| Način komunikacije | dvosmerni |
| Šifriranje podatkov | DA |
| Razpon odprtega prostora | 300 m |
| Naloži | 1x 4A / 250 VAC |
| Relejni vhod (sprožen z L ali N) | 1x (kontakt) |
| Območje delovanja | -20ºC ... + 50ºC |
| Vlažnost / okolje delovanja | <= 85% (brez kondenzacije
vodne pare) / brez agresivnih plinov
|
| Zaščita | pregrevanje |
| Dimenzije [mm] | 48x48x22 |
| Zaščitna stopnja za vstop | IP 20 |
