Modul F&Home Rele rH-R5 LR
Informacije o izdelku "Modul F&Home Rele rH-R5 LR"
Modul rH-R5 LR je sestavljen iz 5 relejev za krmiljenje električnih tokokrogov, ki jih napaja skupni vir energije. Komunikacija s strežnikom poteka po radiu. Obremenitve so lahko uporovne, induktivne ali kapacitivne v AC in DC tokokrogih. Na izhodni strani je en čep vsakega releja povezan s skupno točko. Območje modula je veliko daljše (do 300 m) od standardne različice (rH-R5).
Modul rH-R5 LR predstavlja objekt, ki je sestavljen iz petih binarnih (dvosmernih) vhodov in ustreznih petih binarnih relejnih izhodov. Vhodi nadzorujejo releje, izhodi pa zagotavljajo informacije o stanju posameznih relejev.

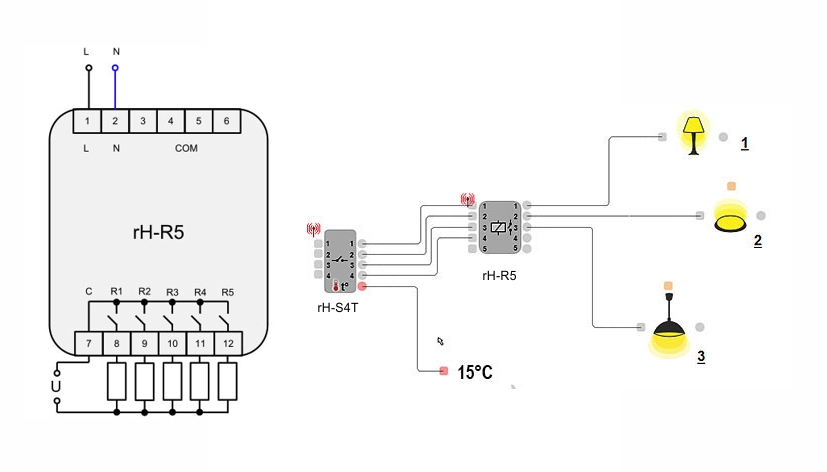

Namestitev slika2:
- Izklopite napajalno napetost in se prepričajte, da ni napetosti.
- Montirajte modul na DIN vodilo (TH 35 mm).
- Priključite žice v skladu z zgornjim diagramom.
- Vklopite napajalnik.
- Registrirajte napravo v sistemu.
Primer aplikacije slika2:
V diagramu zgoraj, s štirimi kanali rH-S4T oddajnik določa stanje štirih izhodov 5-kanalni rH-R5 ali rH-R5 LR rele. Zapiranje prvih kontaktnih stikal na žarnici št. 1, drugega - žarnica št. 2 itd. Odpiranje kontakta izklopi ustrezno žarnico, tako da v tem preprostem primeru uporabnik pritisne želeni gumb tako dolgo, kot je to potrebno. Če želite izmenično vklopiti in izklopiti svetilko, je treba med moduli (oddajnik in rele) izvajati logični sprožilec s sprožilcem (D-tip). Poleg tega se lahko izhod tº uporabi za regulacijo grelnika, klimatskega sistema itd.
| Ime | F & Domov Radio rH-R5 LR |
| Moč | 230 VAC / 50 Hz |
| RF komunikacijski pas [MHz] |
868 |
| Montaža | DIN tračnica |
| Način komunikacije | dvosmerni |
| Šifriranje podatkov | DA |
| Razpon odprtega prostora | 300 m |
| Število kanalov (releji) | 5 |
| Obremenitve | max 3 A na kanal (skupno: max 10 A) |
| Galvanska izolacija med napajanjem AC in krmilnim krogom | DA |
| Območje delovanja | 0 ° C ... 45 ° C |
| Vlažnost / okolje delovanja | <= 85% (brez kondenzacije
vodne pare) / brez agresivnih plinov
|
| Zaščita | pred pregrevanjem |
| Dimenzije [mm] | 52,5 x 90 x 65 |
| Zaščitna stopnja za vstop | IP 20 |
F & HOME RADIO združuje električne instalacije tako, da procesi ogrevanja, klimatizacije, prezračevanja, razsvetljave, alarma in nadzora dostopa predstavljajo en učinkovit sistem - vse za varnost in udobje prebivalcev. Z brezžično dvosmerno komunikacijo med centralno enoto (strežnik) in senzorji in aktuatorji, programskimi rešitvami in daljinskim nadzorom sistema, ki jih lahko uporabniki izvajajo na različne načine, sistem omogoča, da upravljajo domače energetske vire na način, ki ustreza njihovim potrebam.
V praksi to pomeni zmožnost integriranja električnih naprav na tak način, da lahko ročna gesta ustvari romantično svetlobno sceno v dnevni sobi in spalnici, spusti rolete ali žaluzije in na primer prilagodi notranjo temperaturo. Možnost daljinskega upravljanja preko interneta zagotavlja, da tudi po našem vrnitvi z dolgega potovanja nas hišo pozdravlja, kot da nismo nikoli odšli.
