Modul F&Home Oddajnik rH-S6
Informacije o izdelku "Modul F&Home Oddajnik rH-S6"
Modul rH-S6 je šestkanalni oddajnik z vhodi za povezavo šestih monostabilnih stikal z možnimi prostimi kontakti. Modul pošlje informacije o stanju stikov v sistem. Komunikacija s strežnikom je radijska. RH-S6 je posebej primeren za povezavo trenutnih in / ali končnih stikal.
Simbol v programski opremi za načrtovanje in konfiguracijo:
Simbol rH-S6
Modul rH-S6 predstavlja objekt, sestavljen iz šestih kanalov, ki odčitajo podatke o stanju (vklop / izklop) priključenih kontaktov. Krajšanje ali odpiranje kontakta spremeni logično stanje na ustreznem izhodu (1/0).

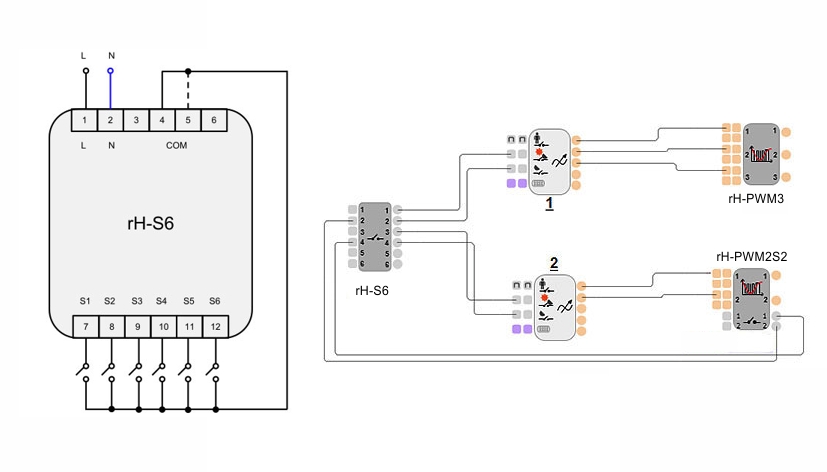

Namestitev slika2:
Namestitveni diagram
- Izklopite napajalno napetost in se prepričajte, da ni napetosti.
- Montirajte modul na DIN vodilo (TH 35 mm).
- Priključite žice v skladu z zgornjim diagramom.
- Vklopite napajalnik.
- Registrirajte napravo v sistemu.
Primer aplikacije slika2:
V zgornjem diagramu se modul rH-S6 uporablja za vklop / izklop in spreminjanje prizorov na dveh območjih ali prostorih. Sprememba sproži trenutno stikalo, ki je priključeno na zatiči 1 ali 3 modula in ga izvaja prvi ali drugi logični predmet. Sprememba stanja na zatičih 2 ali 4 izklopi ustrezno svetlobno sceno. Modul rH-PWM3 lahko nadzoruje RGB LED trak za spreminjanje efektivne barve svetlobe v prizoru. Modul rH-PWM2S2 lahko nadzira svetlost svetlobe. Ta predmet je povezan z modulom rH-S6 . Momentna stikala, povezana z vhodi, lahko izklopijo prizore.
| Ime | F & Domov Radio rH-S6 |
| Moč | 230 VAC / 50 Hz |
| RF komunikacijski pas [MHz] | 868 |
| Način komunikacije | dvosmerni |
| Montaža | DIN tračnica |
| Šifriranje podatkov | DA |
| Razpon odprtega prostora | 100 m |
| Vhodi | 6x (za potencialne proste kontakte) |
| Napetost v odprtem krogu [V] | 10 |
| Zaprti kontaktni tok [mA] | 5 |
| Galvanska izolacija med napajanjem AC in krmilnim krogom | DA |
| Zaščita | pred pregrevanjem |
| Območje delovanja | 0 ° C ... + 45 ° C |
| Vlažnost / okolje delovanja | <= 85% (brez kondenzacije
vodne pare) / brez agresivnih plinov
|
| Dimenzije [mm] | 52,5 x 90 x 65 |
| Zaščitna stopnja za vstop | IP 20 |
F & HOME RADIO združuje električne instalacije tako, da procesi ogrevanja, klimatizacije, prezračevanja, razsvetljave, alarma in nadzora dostopa predstavljajo en učinkovit sistem - vse za varnost in udobje prebivalcev. Z brezžično dvosmerno komunikacijo med centralno enoto (strežnik) in senzorji in aktuatorji, programskimi rešitvami in daljinskim nadzorom sistema, ki jih lahko uporabniki izvajajo na različne načine, sistem omogoča, da upravljajo domače energetske vire na način, ki ustreza njihovim potrebam.
V praksi to pomeni sposobnost integriranja električnih naprav tako, da lahko ročna gesta ustvari romantično svetlobno sceno v dnevni sobi in spalnici, spusti rolete ali žaluzije in na primer prilagodi notranjo temperaturo. Možnost daljinskega upravljanja prek interneta zagotavlja, da tudi po našem vrnitvi z dolgega potovanja nas hiša pozdravlja, kot da nismo nikoli odšli.
