Modul F&Home Krmilnik rH-PWM3
Informacije o izdelku "Modul F&Home Krmilnik rH-PWM3"
Krmilni modul rH-PWM3 nadzoruje tri nizkonapetostne sprejemnike, ki jih napajajo zunanji enosmerni tok (12 VDC). Regulacijo moči izvajamo z modulacijo širine impulzov (PWM). Frekvenca impulzov je nastavljena v območju od 100 Hz do 1 kHz. Komunikacija s strežnikom poteka po radiu. Modul rH-PWM3 je še posebej primeren za nadzor LED, elektromagnetnih ključavnic in drugih nizkonapetostnih naprav.
Simbol v programski opremi za načrtovanje in konfiguracijo:
Simbol rH-PWM3
Modul rH-PWM3 je predstavljen z objektom, ki je sestavljen iz treh kanalov, ki od svojih vhodov prebirajo podatke o moči in času. Dodeljeni algoritem omejuje največjo moč za vsak kanal in nadzoruje priključene naprave (svetleče diode ali druge obremenitve) v skladu s časom začetka / ustavitve in pripisanimi močmi. Potrjen status vsakega kanala je na voljo kot povratna informacija.

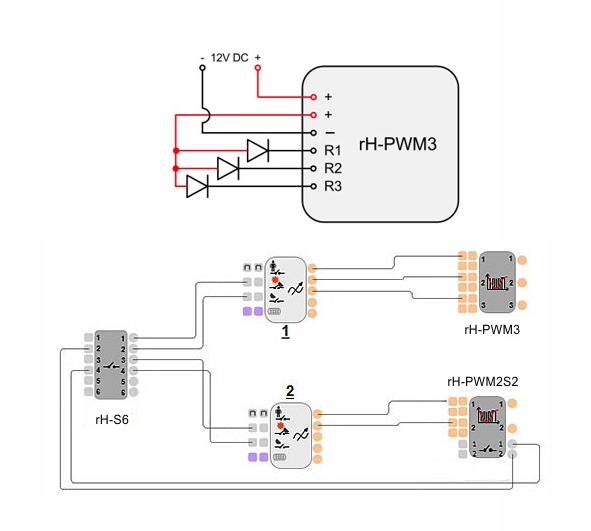

Namestitev slika2:
- Prepričajte se, da je vir napajanja 12 VDC izklopljen.
- Priključite žice v skladu z zgornjim diagramom.
- Modul postavite v ustrezno namestitveno škatlo.
- Prilagodite žico antene vzporedno z enim od antene strežnika, kolikor je to mogoče od drugih žic.
- Vklopite vir napajanja.
- Registrirajte napravo v sistemu.
- Zaprite namestitveno polje.
Primer aplikacije slika2:
V zgornjem diagramu se modul rH-S6 uporablja za vklop / izklop in spreminjanje prizorov na dveh območjih ali prostorih. Sprememba sproži trenutno stikalo, ki je priključeno na zatiči 1 ali 3 modula in ga izvaja prvi ali drugi logični predmet. Sprememba stanja na zatičih 2 ali 4 izklopi ustrezno svetlobno sceno. Modul rH-PWM3 lahko nadzoruje RGB LED trak za spreminjanje efektivne barve svetlobe v prizoru. Modul rH-PWM2S2 lahko nadzira svetlost svetlobe. Ta predmet je povezan z modulom rH-S6 . Momentna stikala, povezana z vhodi, lahko izklopijo prizore.
| Ime | F & Home Radio rH-PWM2S2 |
| Moč | 12 VDC / 30 mA |
| RF komunikacijski pas [MHz] | 868 |
| Način komunikacije | dvosmerni |
| Šifriranje podatkov | DA |
| Razpon odprtega prostora | 100 m |
| Obremenitve | 2 x 4 A / 12 VDC |
| Gladko vklapljanje (povečanje moči od 0 do nastavljene vrednosti) | 0,2 s ... 30 s |
| Frekvenca PWM | 100 ... 1000 Hz (korak 100 Hz) |
| Vhodi | 2x (za potencialne proste kontakte, do "-") |
| Nadzor akumulatorja | DA |
| Območje delovanja | -20ºC ... 50ºC |
| Vlažnost / okolje delovanja | <= 85% (brez kondenzacije vodne pare) / brez agresivnih plinov
|
| Zaščitni ukrepi proti | preobremenitve (pregrevanje) prenapetosti na sprejemnikih |
| Dimenzija [mm] | 48x48x22 |
| Zaščitna stopnja za vstop | IP 20 |
F & HOME RADIO združuje električne instalacije tako, da procesi ogrevanja, klimatizacije, prezračevanja, razsvetljave, alarma in nadzora dostopa predstavljajo en učinkovit sistem - vse za varnost in udobje prebivalcev. Z brezžično dvosmerno komunikacijo med centralno enoto (strežnik) in senzorji in aktuatorji, programskimi rešitvami in daljinskim nadzorom sistema, ki jih lahko uporabniki izvajajo na različne načine, sistem omogoča, da upravljajo domače energetske vire na način, ki ustreza njihovim potrebam.
V praksi to pomeni sposobnost integriranja električnih naprav tako, da lahko ročna gesta ustvari romantično svetlobno sceno v dnevni sobi in spalnici, spusti rolete ali žaluzije in na primer prilagodi notranjo temperaturo. Možnost daljinskega upravljanja prek interneta zagotavlja, da tudi po našem vrnitvi z dolgega potovanja nas hiša pozdravlja, kot da nismo nikoli odšli.
