Grazioli vertikalna antena 1/2λ HW20V

Za omni antene Grazioli z valovno dolžino 1/2 λ je značilna uporaba visokokakovostnih in trpežnih materialov ter visoka odpornost. Za posebno natančno izdelane cevi elementov se uporablja odporna aluminijeva zlitina AW6063-T66.

Antene serije HW so na voljo v dveh različicah:

HW10V, 10/11m (26 - 30 MHz)

Višina 5,94 m, nastavitev s spreminjanjem dolžine radiatorja kot tudi fina nastavitev na dnu antene s PTFE izoliranim spremenljivim kondenzatorjem (40 kV)

HW20V, 20 m (pokriva celoten 20-metrski radioamaterski pas)

Višina 10,7 m, fina nastavitev na dnu s PTFE izoliranim spremenljivim kondenzatorjem (40 kV)

UJEMALNO VEZJE VISOKEGA "Q".

Za serijo HW je bilo zasnovano posebno vzporedno LC vezje, ki se ujema z visoko impedanco te vrste antene, ko se napaja na dnu.

Visokokakovostna tuljava je velikodušno dimenzionirana s široko razmaknjenimi zavoji in zasnovana brez kovinskih jeder. Koaksialni spremenljivi kondenzator (podoben kondenzatorju Gamma Match) je nameščen na dnu poleg tuljave za enostavno uglaševanje. Zahvaljujoč PTFE izolaciji lahko prenese ekstremno visoke napetosti nad 40 kV, je neobčutljiv na temperaturo okolja, dež in vlago ter se ne segreva niti pri visoki moči.

Pri načrtovanju ujemajočega vezja je proizvajalec skrbno prilagodil tako induktivnost (L) kot kapacitivnost (C), da je dobil resnično učinkovito vezje, ki je zanesljivo in brez težav. Vse to ima za posledico visoko učinkovitost in možnost zagotavljanja RF moči do 3 kW v vseh načinih delovanja.

Poleg tega je tuljava neposredno ozemljena na enosmerni tok, da znatno zmanjša atmosferski hrup.

Tudi v podrobnostih je razvidno, da proizvajalec orje ledino, namesto da bi se zanašal na standardne rešitve: antenski priključek na primer ni standardna vtičnica SO239, kot jo uporablja večina proizvajalcev, temveč del, ki ga je razvil in izdelal Grazioli sam. Ta zanesljivi konektor ima resnično karakteristično impedanco 50 ohmov in je zasnovan za frekvence do 500 MHz ter vzdrži visoke stalne ravni RF moči.

Ohišje je izdelano iz ponikljane medenine CW614N, medtem ko je zatič prevlečen s 24-karatnim zlatom za preprečevanje oksidacije in je opremljen s PTFE izolatorjem, ki ohranja njegovo središče in elastičnost, da prepreči izgubo kontakta.

Celoten sklop je zaščiten s posebnim elastomernim plaščem, ki preprečuje vdor vode in vlage.

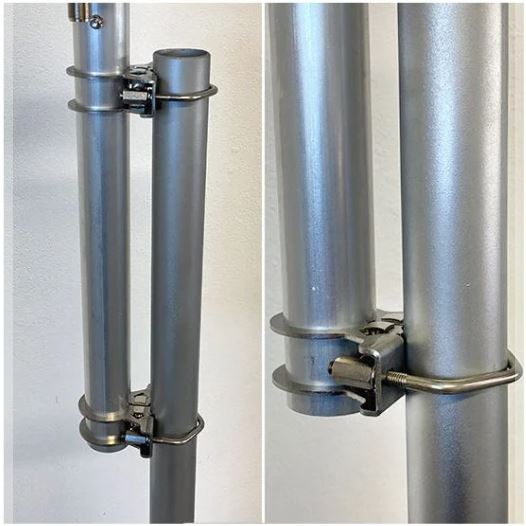

Priložena montažna oprema, odporna proti koroziji, omogoča pritrditev antene na palice s premeri od 40 do 54 mm.

Za 20 m različico HW20V so priložene tudi vpenjalne spone. Zaradi dolžine antene  zelo priporočamo zategovanje z ustreznim zateznim materialom.
